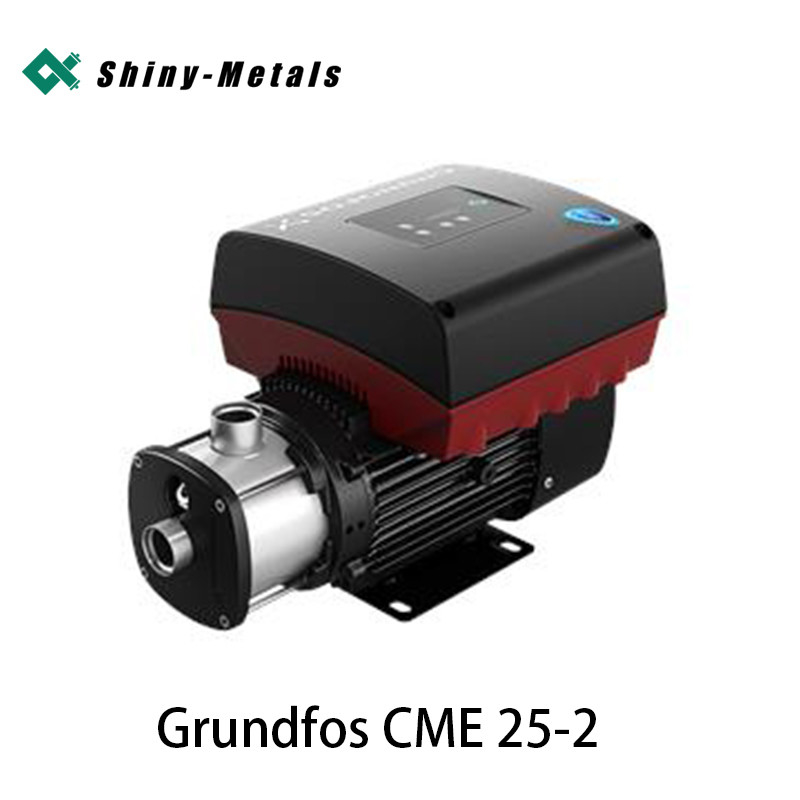

Pompa idrica ad alta efficienza Grundfos Cme 25-2 per uso industriale

Pompa a aspirazione terminale ad accoppiamento stretto a più fasi

GrundfosCME
Adatti a:
1.Aria condizionata commerciale
2.Aumento della pressione dell'acqua commerciale
3.Il teleriscaldamento
4.Aumento della pressione dell'approvvigionamento idrico domestico
5Processi di pulizia industriale
6- Riscaldamento.
7- approvvigionamento idrico e trasporti industriali
8- Desalinizzazione.
9Distribuzione idrica comunale
10Irrigazione
11.Alimentazione idrica delle comunità e degli edifici

La pompa CME è una pompa di aspirazione orizzontale di punta affidabile e compatta, dotata di un convertitore di frequenza integrato e di funzioni intelligenti.che consente una personalizzazione altamente conveniente.

Compatto, affidabile e flessibile
La pompa CME multistadio a accoppiamento stretto orizzontale Grundfos offre un controllo elettronico e un risparmio energetico.Questa pompa può essere integrata senza soluzione di continuità con altri componenti in grandi e piccoli sistemi o essere utilizzata come pompa indipendenteLa pompa CME è dotata di un convertitore di frequenza integrato, di funzionalità intelligenti (per facilitare l'installazione e la manutenzione) e di un propulsore E a risparmio energetico conforme agli standard IE5.La pompa è compatta., modulare, affidabile e silenzioso, che lo rende adatto per applicazioni come la pulizia e l'igiene, il controllo della temperatura, il trattamento delle acque, nonché le industrie chimiche e farmaceutiche.

Grundfos CME 25-2 A-R-I-E-AQQE Una pompa centrifuga a aspirazione terminale a più fasi orizzontale compatta e altamente affidabile con un portone di aspirazione assiale e uno di scarico radiale.Il materiale del corpo della pompa a contatto con il liquido è in acciaio inossidabileIl sigillo meccanico dell'albero è un sigillo a anello O squilibrato appositamente progettato.Un motore asincrono a 3 fasi con un ventilatore di raffreddamento e un supporto di montaggio è installato sulla pompa dell'acquaSecondo la norma IEC 60034-30-2, l'efficienza energetica di questo motore è del livello IE5.Questo consente al sistema di regolare continuamente la velocità del motore, che consente di regolare la pompa d'acqua al suo stato di funzionamento ottimale in funzione delle condizioni ambientali.Il pannello di comando sulla scatola di giunzione del motore può non solo impostare la pompa d'acqua a "minimo" o "massimo" intensità di funzionamento o "stop"L'indicatore Grundfos Eye sul pannello di comando può visualizzare lo stato della pompa: "Innesco": il motore è in funzione (luce verde rotante) o non è in funzione (luce verde costante). "Avvertimento": il motore è ancora in funzione (luce indice giallo rotante) o si è fermato (luce indice giallo costante). "Alarme": il motore si è fermato (luce rosso lampeggiante). La comunicazione con la pompa può essere effettuata tramite il telecomando Grundfos GO (accessorio). Il telecomando può essere utilizzato per ulteriori impostazioni e per leggere determinati parametri, come "valore effettivo","velocità", "potenza di ingresso" e "consumo energetico totale". I blocchi terminali per queste connessioni sono installati nella casella di giunzione interna. Un ingresso digitale dedicato. Due ingressi analogici: 0 ((4) - 20 mA, 0 - 5 V, 0 - 10 V, 0,5 - 3,5 V. Fornitura di alimentazione a 5 V per potentiometri e sensori. Un ingresso digitale configurabile o un'uscita del collettore aperto. Input e uscite dei sensori digitali Grundfos. tensione di alimentazione di 24 V per i sensori. Due uscite del relè del segnale (contatti privi di potenziale). Connessione GENIbus. Interfaccia del modulo di bus CIM di Grundfos.

Tecnologia
Velocità della pompa su cui si basano i dati della pompa: 3480 giri al minuto
Flusso nominale: 26,4 m3/h
Testa nominale: 42,74 m
Sigillo dell'albero principale: AQQE
Codice di tenuta dell'albero: AQQE
Omologazioni: CE, EAC, CURUS, UKCA
Omologazioni per acqua potabile: WRAS, ACS, UBA
Tolleranza alla curva: ISO9906:2012 3B

Materiali:
Casco della pompa: acciaio inossidabile
Alloggiamento della pompa: EN 1.4301
Casco della pompa: AISI 304
Impeller: acciaio inossidabile
EN 1.4301
AISI 304

Installazione
Intervallo di temperatura ambiente: -20 °C-55 °C
Pressione massima di funzionamento: 16 bar
Pressione massima a temperatura specificata: 16 bar / 90 °C
10 bar / 120 °C
Tipo di interfaccia: Rp
Dimensione del port di aspirazione: 2 pollici
Dimensione della presa: 2 pollici
Posizione di uscita: 12

Dati elettrici
Norma motore: CEI
Dimensione del telaio: 132F
Potenza nominale - P2: 7,5 kW
Frequenza di alimentazione: 50 / 60 Hz
Adatto a frequenze 50/60 Hz: Y
Tensione nominale: 3 x 380 - 500 V
Fattore di servizio: 0.00
Corrente nominale: 14,1 - 11,2 A
Velocità nominale: 2900 - 4000 giri al minuto
Classificazione dell'alloggiamento (IEC 34 - 5): IP55
Classe di isolamento (CEI 85): F

Altri
Posizione della casella terminale: 12
Indice minimo di efficienza, MEI ≥: 0.41
Peso netto: 48,3 kg
Peso lordo: 52,1 kg
