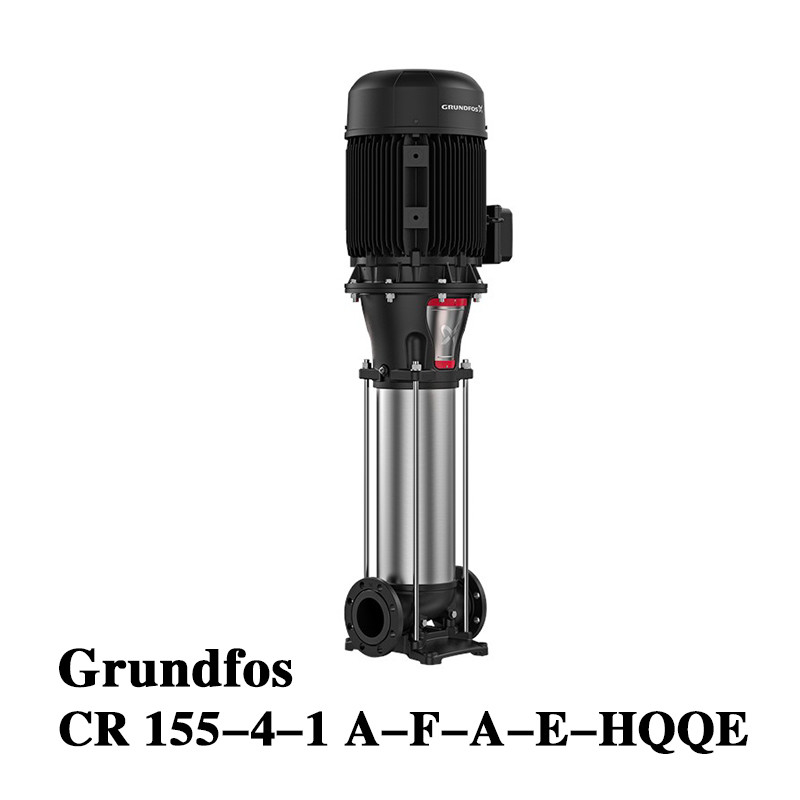

Grundfos CR 155-4-1 Pompa ad acqua centrifuga ad alta pressione in acciaio inossidabile

CR 155-4-1 A-F-A-E-HQQE
Pompa centrifughe verticale multistadio con ingresso e uscita sullo stesso piano orizzontale (in linea).mentre tutti gli altri componenti a contatto liquido sono fabbricati in acciaio inossidabileIl sigillo dell'albero Grundfos di tipo cartuccia migliora l'affidabilità e la sicurezza operativa della macchina, rendendo la manutenzione più semplice.Le connessioni dei tubi sono realizzate tramite flange DINLa pompa è dotata di un motore asincrono trifase dotato di un ventilatore di raffreddamento e di un supporto per i piedi.

CR 155-4-1 A-F-A-E-HQQE Numero: 99143350 Applicazioni: Riscaldamento commerciale Aria condizionata commerciale Aumento della pressione dell'acqua commerciale Riscaldamento urbano raffreddamento a distanza Fabbricazione meccanica Processi di pulizia industriale Distribuzione delle acque di processo Fornitura di riscaldamento Frigorifero Fornitura e trasporto idrico industriale Acque reflue industriali Trattamento delle acque di processo Desalinizzazione Assunzione di acqua superficiale Trattamento dell'acqua potabile Trasmissione e distribuzione dell'acqua municipale Irrigazione Soluzioni solari per acqua Fornitura idrica comunitaria e degli edifici Pompa centrifughe verticale a più stadi con porte di aspirazione e scarico sullo stesso piano orizzontale.mentre tutti gli altri componenti bagnati sono realizzati in acciaio inossidabile (EN 1.4301).

• Liquido trasportato: acqua
• Intervallo di temperatura del liquido: -20.. 120 °C
• Temperatura del liquido durante il funzionamento: 20 °C
• Densità: 998,2 kg/m3

• Base della velocità della pompa: 2976 giri/min
• Flusso nominale: 155 m3/h
• Testa nominale: 102,4 m
• Orientazione della pompa: verticale
• Configurazione della tenuta dell'albero: singola
• Sigillatura dell'albero principale: HQQE
• Codice di tenuta dell'albero: HQQE
• Omologazioni: CE, UKCA, SEPRO
• Certificazione dell'acqua potabile: ACS
• Tolleranza alla curva: ISO9906:2012 3B

• Base: ghisa duttile
  • Norme di base: EN 1563 EN-GJS-500-7 / ASTM A536-84 65-45-12
• Impeller: acciaio inossidabile
  • Materiale dell'impeller: EN 1.4301 / AISI 304
• Cuscinetti: WC/WC
• Cuscinetti di supporto: Graflon
• Materiali certificati secondo: norme europee

• Temperatura ambiente massima: 55 °C
• Pressione massima di funzionamento: 16 bar
• Pressione massima a temperatura specificata: 16 bar / 120 °C
• Tipo di collegamento: DIN
• Dimensione dell'ingresso: DN 150
• Dimensione della presa: DN 150
• Pressione nominale per il collegamento dei tubi: PN 16
• Dimensione della flangia del motore: FF500

• Norma motore: CEI
• Modello motore: INNOMOTICS
• Potenza nominale - P2: 55 kW
• Potenza richiesta della pompa (P2): 55 kW
• Frequenza di alimentazione: 50 Hz
• tensione nominale: 3 x 380D/660Y V
• Corrente nominale: 100/57,0 A
• Corrente di partenza: 780 %
• Cos phi - Fattore di potenza: 0.89
• Velocità nominale: 2975 giri/min
• Efficienza: IE3 94,3%
• Classe di efficienza IE: IE3
• Efficienza del motore a pieno carico: 94,3%
• Efficienza del motore a 3/4 carico: 94,1%
• Efficienza del motore a 1/2 carico: 92,6%
• Numero di pali del motore: 2
• Classificazione dell'alloggiamento (IEC 34-5): IP55
• Classe di isolamento (CEI 85): F
• Numero del motore: M1U05338

• Convertitore di frequenza: Nessuna

• Posizione della casella di giunzione: 6
• Indice minimo di efficienza, MEI ≥: 0.70
• Peso netto: 652 kg
• Peso lordo: 795 kg
• Volume di trasporto: 2,04 m3
